Подстанции трансформаторные комплектные собственных нужд (КТПСН)

Подстанции трансформаторные комплектные собственных нужд (КТПСН)

Подстанции трансформаторные комплектные собственных нужд (КТПСН) предназначены для электроснабжения потребителей собственных нужд электростанций, в том числе атомных.

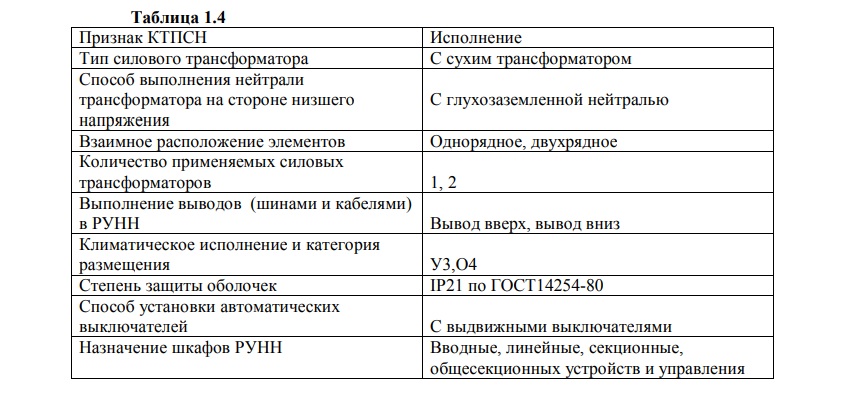

КТПСН могут также применяться для электроснабжения цехов предприятий, где электрические схемы соответствуют схемам главных и вспомогательных соединений КТПСН. Подстанции классифицируются по виду исполнения (табл.1.3)

КТПСН

1 – количество трансформаторов;
2 – комплектная трансформаторная подстанция собственных нужд;
3 – мощность силового трансформатора, кВА;
4 – номинальное напряжение на стороне ВН, кВ;
5 – номинальное напряжение на стороне НН, кВ;
6 – вид климатического исполнения по ГОСТ15150-69;

Подстанции трансформаторные КТПСН

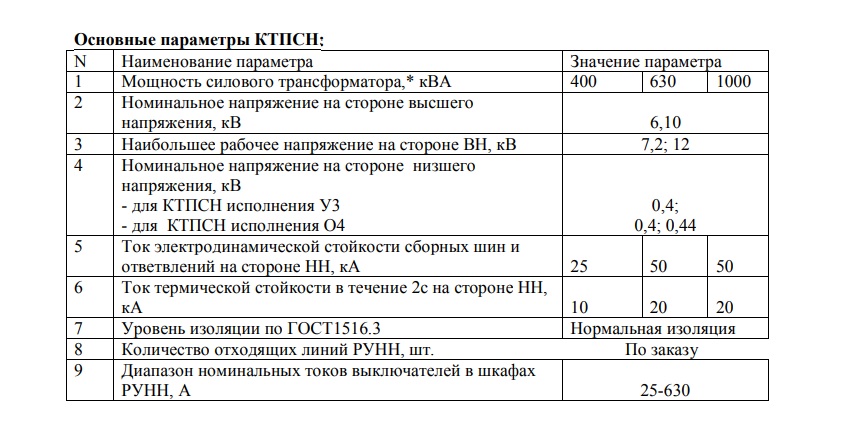

Основные параметры КТПСН

*По согласованию с заказчиком допускается установка трансформаторов других мощностей.
Для заказа КТПСН необходима компоновка или план установки КТПСН с указанием типов и технических данных трансформаторов, их количества, первичные схемы заполнения шкафов распределительного устройства низшего напряжения (РУНН) с перечнем и характеристиками
установленной аппаратуры.
Комплектные трансформаторные подстанции собственных нужд соответствуют ТУ У 31.2-34861694-005:2008.

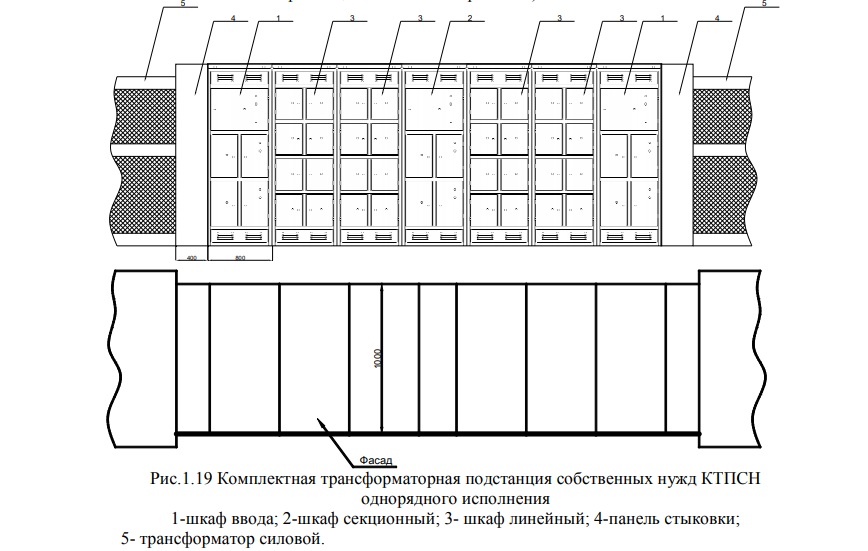

Пример компоновки приведен на рис. 1 (масса подстанции и размер L определяется количеством и типами шкафов в щите низшего напряжения).

план установки КТПСН

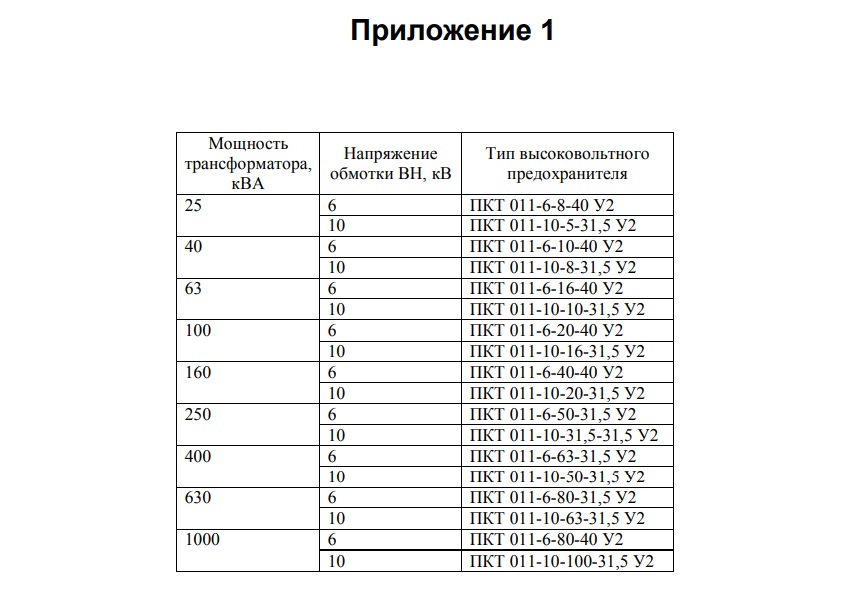

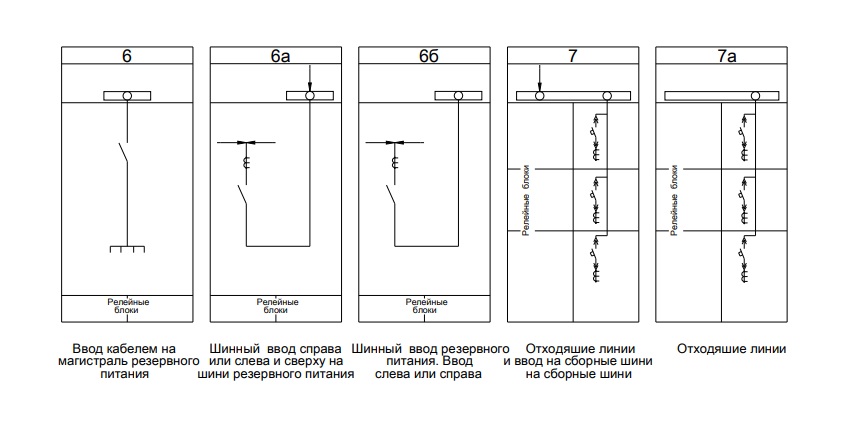

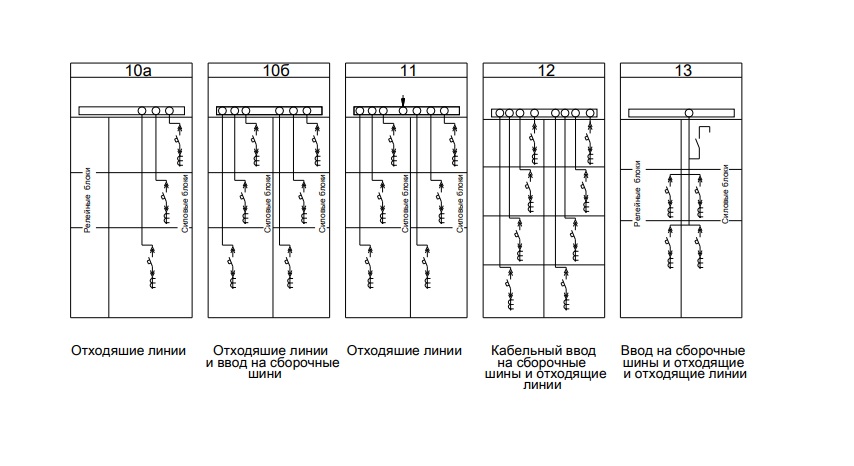

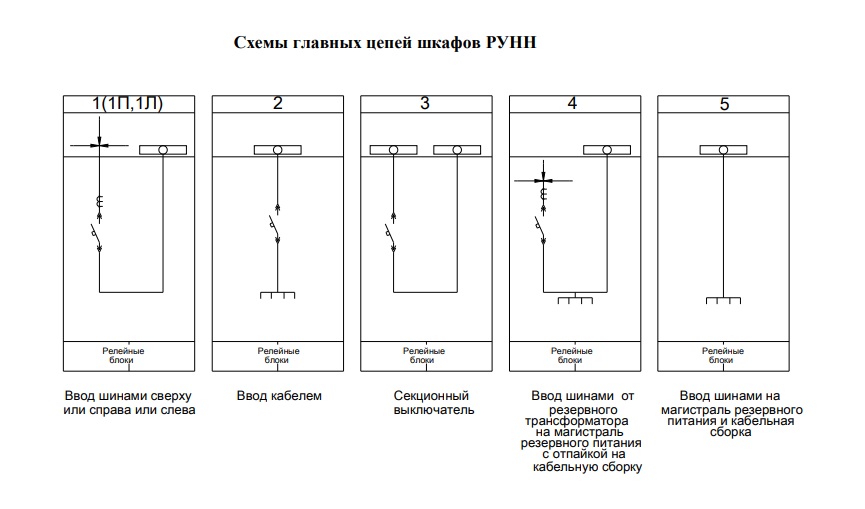

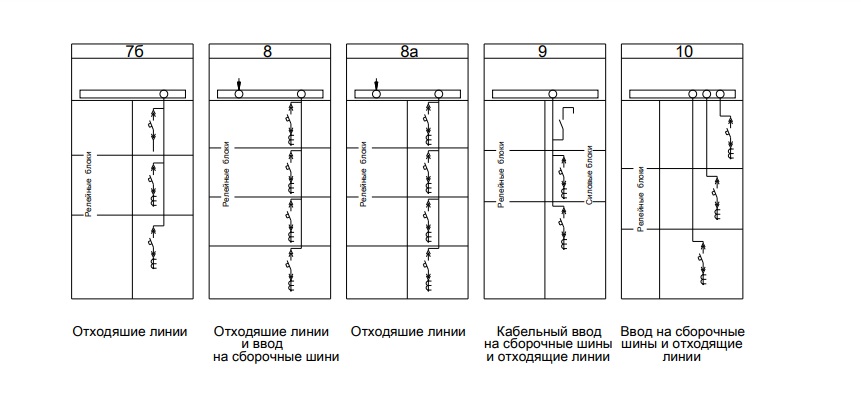

Схемы главных цепей шкафов РУНН
