Комплектные трансформаторные подстанции наружной установки проходного и тупикового типа на напряжение до 10кВ мощностью 160, 250, 400, 630, 1000кВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц при номинальном напряжении 0.4кВ в одно – двух лучевой и петлевой схемах электроснабжения городских электрических сетей в районах с умеренным климатом (от -45 до +45°С).

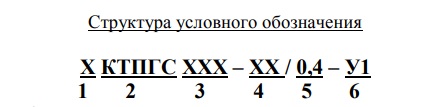

1 – количество трансформаторов;
2 – комплектная трансформаторная подстанция наружной установки для городских сетей;
3 – мощность силового трансформатора, кВА;
4 – номинальное напряжение на стороне ВН, кВ;
5 – номинальное напряжение на стороне НН, кВ;
6 – вид климатического исполнения по ГОСТ15150-69;

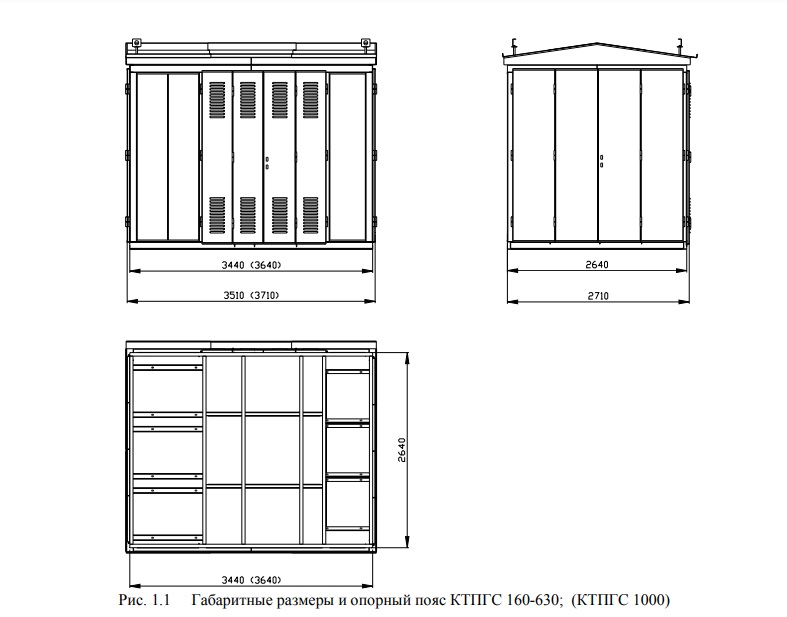

КТПГС поставляются в металлическом домике (2КТПГС – в двух домиках), с вмонтированными в нее силовым трансформатором, шкафами со стороны высшего напряжения (ВН) и низшего напряжения (НН), шкафом уличного освещения, блока счетчиков, и заменяют подстанции, собираемые на месте монтажа из разрозненно поставляемых камер КСО, панелей ЩО-90 и других изделий.

В качественных, высоковольтных шкафах установлены два выключателя нагрузки ВНА с пружинным приводом, один разъединитель РВЗ (возможна установка трех выключателей ВНА по требованию заказчика). Все выполнено с качественных комплектующих и материалов. В шкафу НН установлены рубильники с предохранителями или автоматические выключатели, имеется общий учет электроэнергии и учет уличного освещения. Это сделано для оптимизации работы. Вводы со стороны высшего напряжения – воздушные или кабельные, выводы со стороны низшего напряжения – кабельные.

КТПГС монтируются на фундаменте.
Комплектные трансформаторные подстанции для городских сетей КТПГС соответствуют
ТУ 31.2.34861694-005:2008.
Вид климатического исполнения У1 по ГОСТ 15150-69.
