Комплектные трансформаторные подстанции внутренней установки КТПВ 250…2500/10(6)/0,4 предназначены для электроснабжения в установках трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц. Применяются в системах электроснабжения предприятий в районах с умеренным климатом для установки внутри неотапливаемых помещений.
КТПВ не предназначены для работы в условиях резких толчков, ударов, сильной тряски, а также на подвижных установках и в шахтах.

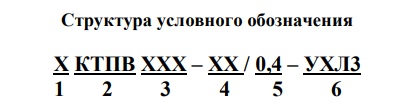

1 – количество трансформаторов;
2 – комплектная трансформаторная подстанция внутренней установки;
3 – мощность силового трансформатора, кВА;
4 – номинальное напряжение на стороне ВН, кВ;
5 – номинальное напряжение на стороне НН, кВ;
6 – вид климатического исполнения по ГОСТ15150-69;

В состав подстанции входят:
— устройство со стороны высшего напряжения УВН состоящее из:
шкафа глухого ввода ( типа ВВ-1У3 — короб для кабельного ввода), или шкафа с выключателем нагрузки ВНВ с предохранителями (типа ШВВ-2Р У3),
или шкафа с вакуумным выключателем ВВ/TEL (типа ШВВ-2В)
— силовой трансформатор (типа ТМЗ, ТМФ, ТСЗН или ТСЗГЛ), один – для КТПВ; два — для 2КТПВ;
— распределительное устройство со стороны низшего напряжения РУНН, состоящее из шкафов ввода низшего напряжения (ШНВ), шкафов отходящих линий (ШНЛ) и секционного шкафа (ШНС) — для 2КТПВ. В РУНН устанавливаются выключатели отходящих линий стационарного или выдвижного исполнения.

В двухтрансформаторной КТПВ предусмотрен автоматический ввод резерва (АВР), обеспечивающий отключение выключателя ввода НН и включение секционного выключателя при: исчезновении напряжения на вводе или при исчезновении напряжения в одной
из фаз в зависимости от исполнения схемы. Кроме того, АВР предусматривается при отключении выключателя одного из вводов по какой-либо причине (отключение встроенными в выключатель защитами, при ошибочной работе автоматики и т. д.).
Счетчики размещены в шкафу учета (закрепленном на наружной боковой стенке ШНВ) или в приборном отсеке шкафа, в зависимости от заказанной компоновки КТПВ. При необходимости поставляется шкаф учета с обогревом.
При двухрядном расположении РУНН подстанция комплектуется шинными мостами.
Количество и типы УВН, шкафов РУНН определяются заказчиком.

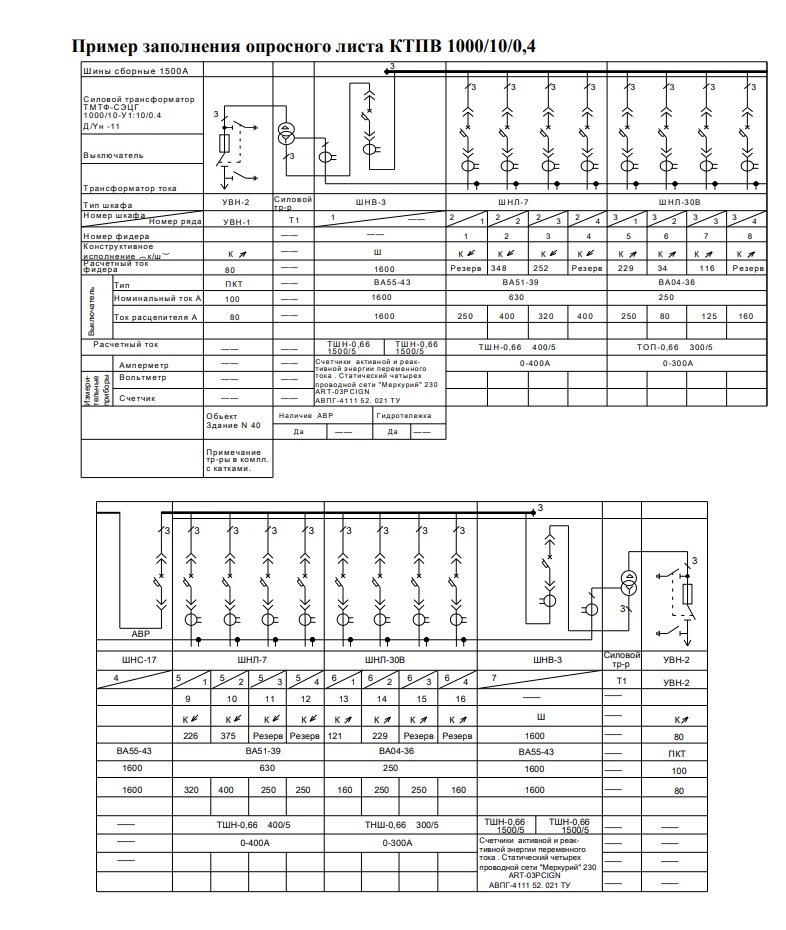

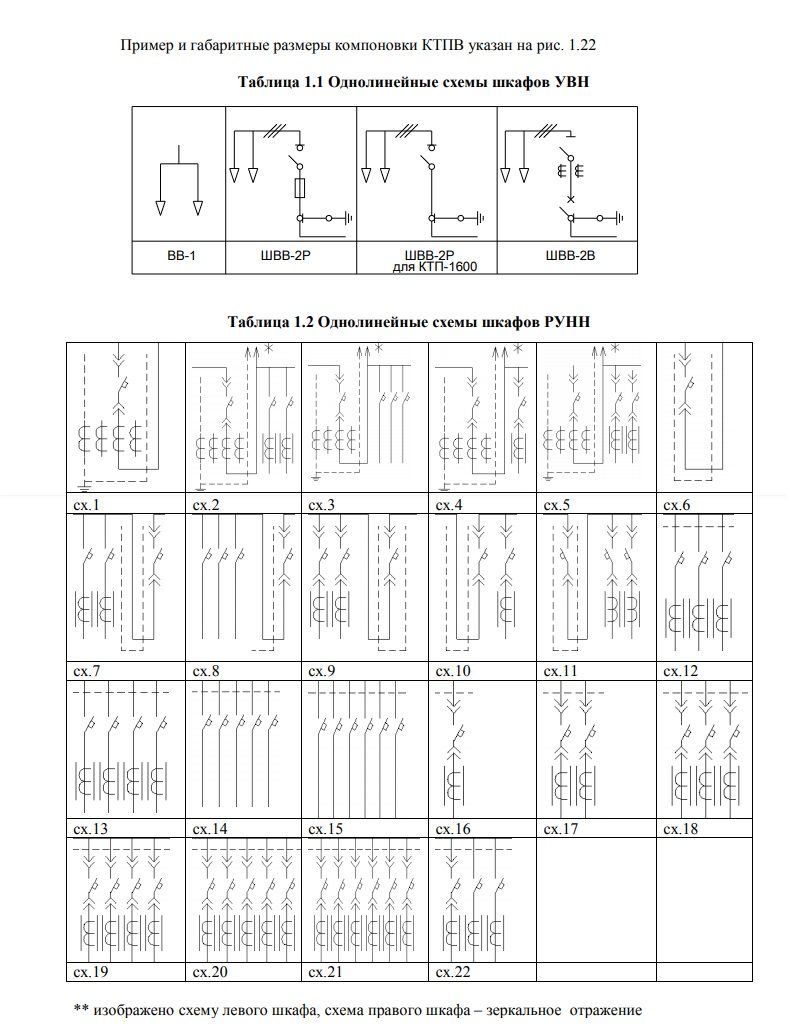

Однолинейные схемы шкафов УВН приведены в таблице 1.2.
Однолинейные схемы шкафов РУНН приведены в таблице 1.3.

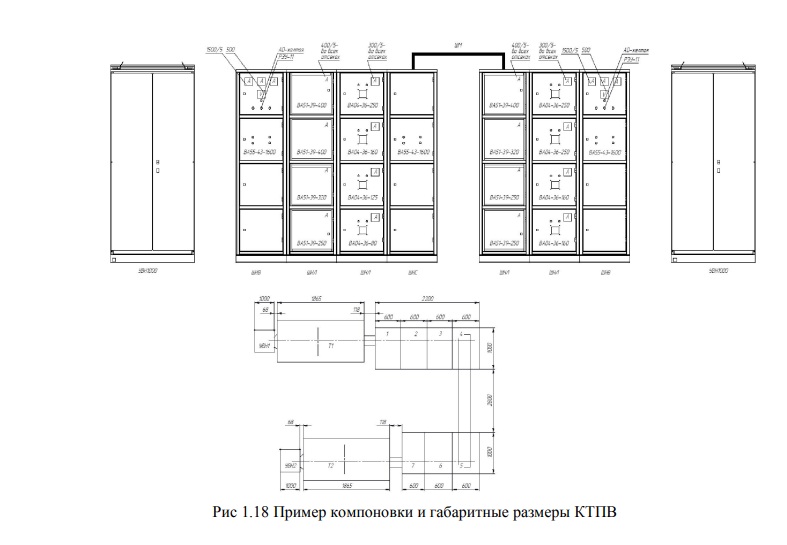

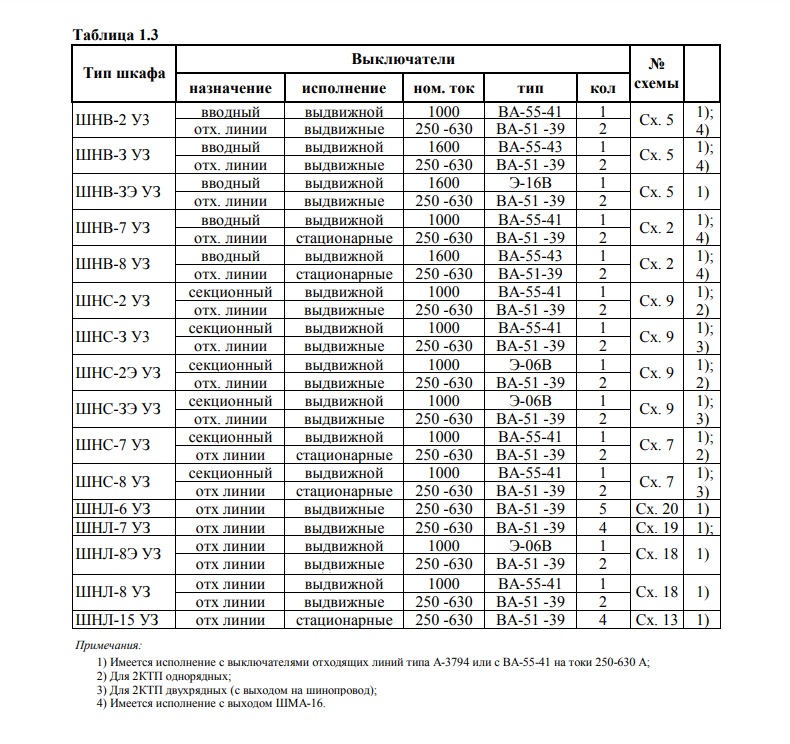

Номенклатура шкафов РУНН с указанием типа шкафов, автоматических выключателей
приведена в таблице 1.4
По требованию заказчика в ячейках отходящих линий всех типов шкафов РУНН могут устанавливаться трансформаторы тока и амперметры.
Комплектные трансформаторные подстанции внутренней установки соответствуют ТУ У 31.2.-34861694-005:2008.
